PCB درایور LED چیست و چگونه در روشنایی LED کار می کند؟

یک محصول روشنایی LED فقط به اندازه سیستم الکتریکی که منبع نور آن را تغذیه می کند قابل اعتماد است. در پشت LED های قابل مشاهده، مدار درایور ورودی الکتریکی را مدیریت می کند و شرایط عملیاتی مورد نیاز ماژول LED را تامین می کند. برد مدار چاپی که آن مدار را پشتیبانی می کند باید اجزاء، اتصالات الکتریکی، ساختار مکانیکی و الزامات ساخت را که در طراحی محصول تعریف شده است، در خود جای دهد.

برد PCB درایور LED ، برد مداری است که برای نصب و اتصال قطعات الکترونیکی درایور LED استفاده می شود. بسته به معماری محصول، ممکن است از تبدیل توان، تنظیم جریان، عملکردهای حفاظتی یا مدار کنترل پشتیبانی کند. طراحی آن بر روی قرار دادن قطعات، مسیریابی الکتریکی، دسترسی به مونتاژ و نحوه قرار گرفتن درایور در محصول نهایی روشنایی تاثیر می گذارد.

برای یک مدیر محصول PCB، انتخاب یا توسعه PCB درایور LED بیش از تأیید ابعاد برد و ضخامت مس است. تیم مهندسی باید الزامات الکتریکی راننده را تعریف کند، ساخت تخته مناسب را انتخاب کند، طرح را بررسی کند و مشخصات ساخت را قبل از انتشار طرح تعیین کند.

این تصمیمات همچنین بر نحوه کار PCB راننده با برد نور LED تأثیر می گذارد. برخی از محصولات نورپردازی از برد درایور و برد LED جداگانه استفاده می کنند، در حالی که برخی دیگر عملکردها را در یک مجموعه فشرده تر ادغام می کنند. هر آرایش نیازهای الکتریکی، حرارتی و مکانیکی متفاوتی را ارائه می‌کند.

برد PCB درایور LED چیست؟

PCB درایور LED پلت فرم فیزیکی است که اجزای یک مدار درایور LED روی آن نصب شده و به هم متصل می شوند. این مسیرهای رسانا را بین اجزاء فراهم می کند و در عین حال فاصله، طرح و پشتیبانی ساختاری مورد نیاز طراحی را حفظ می کند.

PCB خود جریان را تنظیم نمی کند یا ولتاژ را تبدیل نمی کند. این عملکردها توسط مدار الکترونیکی مونتاژ شده روی برد انجام می شود. PCB با فراهم کردن اتصالات مسی، قسمت های نصب قطعات و ساختار عایق مورد نیاز برای طراحی مورد نظر، مدار را از نظر فیزیکی قابل اجرا می کند.

PCB درایور LED ممکن است شامل اجزایی مانند کنترلرهای سوئیچینگ، ترانزیستورها، دیودها، مقاومت ها، خازن ها، سلف ها و کانکتورها باشد. مجموعه دقیق اجزا به توپولوژی راننده، نیازهای ورودی، ویژگی های خروجی و عملکردهای اضافی بستگی دارد.

به عنوان مثال، درایور طراحی شده برای یک محصول روشنایی AC ممکن است نیاز به آرایش مدار متفاوتی نسبت به درایوری داشته باشد که توسط یک منبع DC ولتاژ پایین تامین می شود. برخی از محصولات به رابط های کم نور، عملکردهای ارتباطی یا ویژگی های حفاظتی اضافی نیاز دارند. این الزامات بر انتخاب مؤلفه و چیدمان PCB تأثیر می گذارد.

از دیدگاه توسعه محصول، PCB درایور LED بخشی از یک سیستم الکتریکی بزرگتر است. الزامات آن باید در کنار مشخصات درایور، ویژگی‌های ماژول LED و طراحی مکانیکی کامل لامپ تعیین شود.

بردی که بتواند اجزا را به صورت فیزیکی در خود جای دهد لزوماً برای تولید مناسب نیست. طرح مدار، الزامات عایق، فاصله اجزاء و فرآیند مونتاژ نیز باید با کاربرد مورد نظر سازگار باشد.

چگونه PCB درایور LED در روشنایی LED کار می کند؟

عملکرد PCB درایور LED به مدار نصب شده روی آن بستگی دارد. در یک سیستم روشنایی LED معمولی، راننده برق را از منبعی دریافت می‌کند و آن را شرایط می‌کند تا منبع نور LED بتواند در محدوده‌های الکتریکی مشخص‌شده خود کار کند.

LED ها دستگاه های جریان محور هستند. ولتاژ رو به جلو آنها با مشخصات دستگاه، جریان کار و دما متفاوت است. اتصال مستقیم یک ماژول LED به منبع تغذیه نامناسب می تواند منجر به جریان بیش از حد یا عملکرد ناپایدار شود. یک درایور با طراحی مناسب، منبع برق را مطابق با الزامات بار LED مدیریت می کند.

این فرآیند را می توان از طریق چندین مرحله عملکردی در نظر گرفت.

ورودی برق و تهویه

راننده برق را از منبع مورد نظر خود دریافت می کند. بسته به طراحی، مدار ممکن است شامل حفاظت ورودی، فیلتر کردن، اصلاح یا سایر عملکردهای تهویه باشد. چیدمان مورد نیاز به این بستگی دارد که منبع برق AC یا DC را تامین می کند و به معماری الکتریکی راننده بستگی دارد.

تبدیل برق

برخی از درایورها ولتاژ ورودی را به محدوده ولتاژ یا جریان متفاوت تبدیل می کنند. مبدل های سوئیچینگ، مدارهای خطی و سایر توپولوژی ها را می توان بسته به کاربرد مورد استفاده قرار داد. هر رویکرد دارای ملاحظات طراحی متفاوتی است که شامل کارایی، تعداد اجزا، رفتار حرارتی و عملکرد الکتریکی می‌شود.

مقررات فعلی

درایور جریان عرضه شده به بار LED را با توجه به طراحی مدار انتخابی تنظیم می کند. درایورهای جریان ثابت در روشنایی LED رایج هستند زیرا جریان هدف را در محدوده عملیاتی تعریف شده حفظ می کنند. سایر سیستم ها ممکن است از منابع ولتاژ ثابت با تنظیم جریان اضافی که در ماژول LED ادغام شده است استفاده کنند.

اتصال خروجی

خروجی درایور به برد یا ماژول LED متصل می شود. انتخاب کانکتور، قطبیت، مسیر سیم و محل قرارگیری ترمینال باید با الزامات مکانیکی و الکتریکی مجموعه روشنایی مطابقت داشته باشد.

حفاظت و کنترل

بسته به محصول، درایور ممکن است شامل محافظت در برابر شرایطی مانند جریان بیش از حد، ولتاژ اضافی یا دمای بیش از حد باشد. کاهش نور و سایر عملکردهای کنترلی نیز ممکن است گنجانده شوند. این ویژگی‌ها باید توسط طراحی مدار پشتیبانی شوند، نه اینکه فرض شوند در هر PCB درایور LED وجود دارند.

PCB قطعاتی را که این کارها را انجام می دهند به هم متصل می کند. طرح آن باید از مسیرهای الکتریکی مورد نیاز پشتیبانی کند و در عین حال سطوح جریان، محل قرارگیری اجزا، عایق، تولید گرما و محدودیت‌های تولید را در نظر بگیرد.

به همین دلیل، طراحی PCB درایور LED باید با الزامات مدار شروع شود و به سمت یک برد قابل تولید کار کند، نه اینکه PCB را به عنوان یک جزء مکانیکی جداگانه در نظر بگیرد.

تفاوت بین PCB درایور LED و PCB LED Light چیست؟

PCB درایور LED و PCB چراغ LED می توانند بخشی از یک محصول روشنایی باشند، اما آنها کارهای متفاوتی را انجام می دهند.

برد درایور از قطعات الکترونیکی پشتیبانی می کند که قدرت را تنظیم و تنظیم می کند. تخته نور LED LED هایی را حمل می کند که نور تولید می کنند و اتصالات الکتریکی آنها را فراهم می کند. بسته به طراحی، تخته نور LED ممکن است از FR-4، آلومینیوم MCPCB یا ساختار مناسب دیگری استفاده کند.

در محصولی با بردهای جداگانه، درایور خروجی الکتریکی مورد نیاز ماژول LED را تامین می کند. دو برد باید از نظر جریان خروجی، محدوده ولتاژ، آرایش کانکتور و یکپارچگی مکانیکی سازگار باشند.

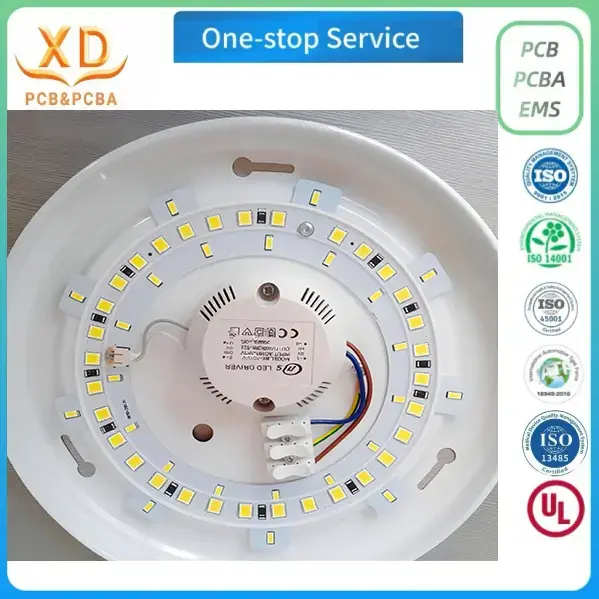

به عنوان مثال، چراغ پایین LED ممکن است دارای یک درایور در یک محفظه جداگانه و یک ماژول LED باشد که روی یک ساختار فلزی پخش کننده حرارت نصب شده است. PCB راننده و برد LED طرح بندی متفاوتی دارند زیرا اجزا و عملکردهای عملکردی آنها متفاوت است.

یک لامپ فشرده ممکن است در عوض از یک طراحی یکپارچه استفاده کند که در آن درایور و مدار LED آرایش فیزیکی نزدیک تری را به اشتراک می گذارند. اینکه آیا عملکردها بر روی تخته های جداگانه قرار می گیرند یا ترکیب می شوند به الزامات عایق الکتریکی، فضای موجود، شرایط حرارتی، ملاحظات مونتاژ و هزینه محصول بستگی دارد.

این پیکربندی ها نباید بدون بررسی طرح کامل قابل تعویض باشند. مدارهای یکپارچه ممکن است تعداد مجموعه‌های مجزا را کاهش دهند، اما می‌توانند مسیریابی، فاصله، حرارت و نیازهای سرویس‌دهی را نیز تغییر دهند.

بنابراین یک مدیر محصول باید معماری الکتریکی را قبل از نهایی کردن مشخصات PCB تعیین کند. سؤال کلیدی صرفاً این نیست که از کدام ماده تخته استفاده شود، بلکه این است که چگونه هر بخش مدار به عملکرد محصول روشنایی نهایی کمک می کند.

چرا طراحی PCB درایور LED اهمیت دارد؟

مدار درایور اصولاً می تواند از نظر الکتریکی صحیح باشد و هنگام انتقال به PCB فیزیکی همچنان با مشکل مواجه شود. چیدمان برد تعیین می کند که اجزا چگونه به هم متصل شوند، چه مقدار فضای اشغال می کنند و چگونه مدار با محفظه و فرآیند مونتاژ تعامل دارد.

یکی از نکات مهم مسیریابی فعلی است. مسیرهای با جریان بالا ممکن است به ابعاد ردیابی متفاوتی از اتصالات سیگنال جریان پایین نیاز داشته باشند. عرض مس مناسب به عواملی مانند جریان، افزایش دمای مجاز، ضخامت مس، هندسه ردیابی و محیط حرارتی اطراف بستگی دارد. یک مقدار عرض ردیابی جهانی نمی تواند جایگزین یک محاسبه خاص طراحی شود.

منبع تغذیه سوئیچینگ نگرانی های بیشتری را در مورد چیدمان ایجاد می کند. حلقه‌های جریان با فرکانس بالا، گره‌های سوئیچینگ و سیگنال‌های بازخورد حساس ممکن است به قرارگیری و مسیریابی دقیق نیاز داشته باشند. انتخاب های ضعیف چیدمان می تواند به تداخل الکترومغناطیسی، جفت ناخواسته یا رفتار مدار ناپایدار کمک کند.

فاصله اجزا نیز مهم است. برد باید فضای کافی برای بدنه اجزا، پایانه ها، کانکتورها و تجهیزات مونتاژ فراهم کند. در مواردی که مدار شامل ولتاژهای خطرناک است، فواصل عایق و سایر الزامات مربوط به ایمنی باید طبق استانداردهای قابل اجرا و طراحی محصول ایجاد شود.

یکپارچگی مکانیکی باید در همان زمان در نظر گرفته شود. PCB راننده ممکن است به سوراخ‌های نصب، دسترسی رابط، شکاف‌ها یا ابعاد لبه خاصی برای قرار گرفتن در محفظه نیاز داشته باشد. طرح کلی هیئت مدیره باید بر اساس محفظه واقعی بازنگری شود نه اینکه به طور مستقل توسعه یابد.

قابلیت ساخت یکی دیگر از بخش های کلیدی فرآیند طراحی است. قطعات باید به گونه ای قرار گیرند که از روش مونتاژ مورد نظر پشتیبانی کند. اجزای ریز، پدهای با فاصله نزدیک، خطوط غیر معمول تخته و دسترسی محدود می توانند بر برنامه ریزی و بازرسی تولید تأثیر بگذارند.

از دیدگاه مدیر محصول، این مسائل به هم مرتبط هستند. تغییر در چیدمان اجزا ممکن است بر ابعاد برد، داده‌های ساخت، طراحی محفظه و ترتیب مونتاژ تأثیر بگذارد. بررسی طرح کامل قبل از ساخت به شناسایی تضادها کمک می کند در حالی که اصلاح آنها هنوز نسبتاً آسان است.

کدام ماده برای PCB درایور LED مناسب است؟

انتخاب مواد به نیازهای الکتریکی، حرارتی و مکانیکی مدار بستگی دارد. مناسب ترین ماده آن است که با مشخصات طراحی مطابقت داشته باشد و بتواند به طور مداوم برای کاربرد مورد نظر تولید شود.

FR-4 یک لمینت اپوکسی تقویت شده با فیبر شیشه ای است که معمولاً برای بردهای مدار الکترونیکی استفاده می شود. طیف گسترده ای از طرح های الکترونیکی معمولی را پشتیبانی می کند و در ضخامت ها و درجه های مواد مختلف موجود است.

برای PCB درایور LED، FR-4 ممکن است زمانی مناسب باشد که خواص الکتریکی، محدودیت‌های حرارتی، ویژگی‌های عایق و استحکام مکانیکی آن با الزامات مدار مطابقت داشته باشد. انتخاب نهایی هنوز باید ولتاژ کاری، تولید گرمای جزء، فواصل خزش و فاصله مورد نیاز و محیط کار را در نظر بگیرد.

یک PCB با هسته فلزی آلومینیومی ساختار متفاوتی دارد. معمولاً شامل یک لایه مدار مسی رسانا، یک لایه دی الکتریک عایق الکتریکی و یک پایه آلومینیومی است. پایه آلومینیومی پشتیبانی مکانیکی را فراهم می کند و بخشی از مسیر حرارتی از لایه مدار به سمت ساختار نصب تخته را تشکیل می دهد.

MCPCB های آلومینیومی اغلب برای ماژول های منبع نور LED مورد استفاده قرار می گیرند که در آن انتقال حرارت یکی از نکات مهم طراحی است. با این حال، آنها به طور خودکار انتخاب ارجح برای هر مدار راننده نیستند. مواد باید بر اساس الزامات عایق مدار، آرایش اجزا، طراحی الکتریکی و شرایط حرارتی ارزیابی شود.

در برخی از محصولات روشنایی، یک PCB درایور FR-4 و یک برد LED آلومینیومی با هم کار می کنند. این ترتیب به هر برد اجازه می دهد تا عملکرد متفاوتی را در سیستم کلی انجام دهد.

Xinda PCB FR-4 را برای برد PCB درایور LED و بستر آلومینیومی را برای ارائه MCPCB خود فهرست می کند. این مبنایی را برای بحث در مورد هر دو نوع تخته در یک پروژه روشنایی LED فراهم می کند، اما ساخت نهایی باید برای طراحی خاص تایید شود.

هنگام توسعه یک PCB LED سفارشی، خریداران باید از انتخاب یک ماده صرفاً بر اساس نام یا قیمت آن اجتناب کنند. مشخصات برد باید از الزامات مدار و محصول روشنایی کامل پیروی کند.

چگونه باید ضخامت مس و ضخامت تخته را مشخص کرد؟

ضخامت مس و ضخامت تخته نهایی دو مشخصات جداگانه هستند. هر دو باید به وضوح در اسناد ساخت تعریف شوند زیرا بر جنبه های مختلف هیئت مدیره تأثیر می گذارند.

ضخامت مس لایه مس رسانا را توصیف می کند. این بر ظرفیت حمل جریان مدار تأثیر می گذارد، اگرچه عملکرد واقعی به عرض ردیابی، توزیع جریان، شرایط حرارتی و افزایش دمای قابل قبول نیز بستگی دارد.

ضخامت تخته تمام شده به ضخامت کلی ساختار PCB تکمیل شده اشاره دارد. بر تناسب مکانیکی، فضای موجود، ترتیبات نصب و سازگاری با محفظه تأثیر می گذارد.

Xinda PCB برای درایور LED سفارشی و محصول PCB آلومینیومی خود، ضخامت برد 1.0-2.5 میلی متر و ضخامت مس 1-2 اونس را فهرست می کند. مشخصات عمومی پردازش PCB آلومینیوم محدوده وسیع تری از ضخامت نهایی 0.4-3.0 میلی متر و ضخامت مس 1-6 اونس را ارائه می دهد.

این ارقام باید با توجه به ساخت محصول خاص تفسیر شوند. محدوده پردازش کلی PCB آلومینیومی به طور خودکار برای هر برد درایور FR-4 یا هر ترکیب ممکنی از مواد و ضخامت اعمال نمی شود.

هنگام تهیه یک درخواست قیمت، تیم مهندسی باید ضخامت نهایی و مشخصات مس مورد نیاز را به جای درخواست یک برد استاندارد عمومی بیان کند. اگر طرح هنوز در حال توسعه باشد، سازنده PCB می تواند الزامات پیشنهادی را بررسی کند و تأیید کند که آیا آنها با محدوده تولید موجود مطابقت دارند یا خیر.

همین اصل در مورد عرض و فاصله ردیابی نیز صادق است. Xinda PCB حداقل عرض ردیابی و فاصله خطوط 0.15 میلی متر را در مشخصات عمومی فرآیند PCB آلومینیومی خود فهرست می کند. این یک پارامتر پردازش اعلام شده است، نه یک توصیه جهانی برای ردیابی های حامل نیرو. طرح واقعی باید الزامات الکتریکی و تولیدی آن را برآورده کند.

یک مشخصات کامل، خطر نقل قول عرضه کنندگان مختلف تابلوهایی با ساختارهای مختلف را کاهش می دهد. همچنین مبنای ثابتی برای تایید نمونه و تکرار سفارشات فراهم می کند.

چه اطلاعاتی برای PCB درایور LED سفارشی مورد نیاز است؟

یک پروژه PCB درایور LED سفارشی باید با مجموعه ای واضح از اسناد مهندسی و ساخت آغاز شود. اطلاعات مورد نیاز به مرحله توسعه بستگی دارد، اما چندین مورد به ویژه هنگام تهیه طرح برای ساخت مفید هستند.

الزامات الکتریکی

اسناد طراحی باید منبع ورودی مورد نظر، الزامات خروجی و شرایط عملیاتی مربوطه را مشخص کند. برای مدار درایور، این ممکن است شامل محدوده ولتاژ، جریان هدف، ویژگی های بار و هر گونه کنترل یا عملکرد حفاظتی مورد نیاز باشد.

این جزئیات زمینه الکتریکی را برای چیدمان تابلو ایجاد می کند. بدون آنها، ارزیابی اینکه آیا آرایش اجزا و مسیرهای رسانا مطابق با الزامات مورد نظر هستند، دشوار است.

داده های ساخت PCB

فایل‌های Gerber یا داده‌های ساخت معادل، الگوهای مسی تخته و سایر لایه‌های تولیدی را تعریف می‌کنند. فایل های مته، مکان ها و اندازه های سوراخ مورد نیاز را با یکدیگر ارتباط می دهند. یک نقشه مکانیکی باید طرح کلی، ابعاد، ویژگی های نصب و تلورانس های مربوطه را نشان دهد.

فایل‌ها باید همان بازبینی طراحی را نشان دهند. اگر داده های طراحی و ساخت تضاد داشته باشند، اختلاف باید قبل از شروع تولید برطرف شود.

اطلاعات مواد و انباشته

مشخصات تخته باید مواد مورد نظر، ساختار لایه، ضخامت نهایی و نیازهای مس را مشخص کند. برای تخته هسته فلزی، عایق و ساخت پایه آلومینیومی مربوطه نیز باید تایید شود.

اطلاعات مونتاژ

اگر پروژه شامل مونتاژ قطعات باشد، ممکن است سازنده به صورتحساب مواد، داده‌های قرار دادن قطعات و نقشه‌های مونتاژ نیاز داشته باشد. خریدار باید تأیید کند که کدام خدمات مونتاژ در دسترس است و کدام مواد یا فایل‌ها باید عرضه شوند.

الزامات سفارش و بازرسی

در درخواست باید مقدار نمونه، مقدار تولید مورد انتظار، پایان سطح در صورت امکان، الزامات آزمایش و انتظارات بسته بندی ذکر شود. هر گونه ابعاد بحرانی یا معیارهای پذیرش خاص باید از قبل مستند شود.

ارائه این جزئیات به سازنده PCB کمک می کند تا درخواست را با دقت بیشتری ارزیابی کند. همچنین به تیم های مهندسی و خرید این امکان را می دهد تا قیمت ها را به طور ثابت مقایسه کنند.

برای یک سرویس طراحی LED PCB سفارشی، ارتباطات اولیه به ویژه زمانی که مدار هنوز در حال بازنگری است ارزشمند است. سوالات در مورد فایل های از دست رفته، مواد مورد نیاز یا محدودیت های ساخت آسان تر قابل حل قبل از ورود هیئت مدیره به تولید است.

قبل از تایید اولین نمونه PCB چه چیزی باید بررسی شود؟

نمونه اولیه فرصتی است برای بررسی اینکه آیا برد تولیدی با طرح منتشر شده مطابقت دارد و می تواند به مرحله توسعه بعدی ادامه دهد. ارزیابی باید بر اساس الزامات مستند به جای ظاهر صرف باشد.

با ابعاد مکانیکی شروع کنید. طرح کلی تخته، سوراخ‌های نصب، شکاف‌ها و موقعیت‌های کانکتور را در برابر نقشه تایید شده بررسی کنید. اگر PCB باید در یک محفظه خاص قرار گیرد، بررسی تناسب فیزیکی می تواند تداخلی را که ممکن است در نرم افزار طراحی آشکار نباشد آشکار کند.

در مرحله بعد، مواد مورد نیاز و ضخامت را بررسی کنید. تأیید کنید که نمونه از مشخصات توافق شده پیروی می کند و شرایط سطح برد برای مونتاژ مورد نظر قابل قبول است.

الگوی مدار نیز باید بررسی شود. بازرسی نوری می تواند به شناسایی عیوب قابل مشاهده کمک کند، در حالی که آزمایش الکتریکی می تواند الزامات تداوم و جداسازی مربوطه را بررسی کند. این تست ها جنبه های خاصی از کیفیت PCB را مورد بررسی قرار می دهند. آنها جایگزین تست عملکرد درایور کامل LED نمی شوند.

برای یک درایور مونتاژ شده، ممکن است بررسی‌های بیشتری برای تأیید قرارگیری قطعه، اتصالات الکتریکی و عملکرد مدار مورد نیاز باشد. ارزیابی دقیق به نیازمندی های پروژه و خدمات مونتاژ موجود در سفارش بستگی دارد.

اگر نمونه مشکلی را نشان داد، تغییر مورد نیاز را ثبت کنید و اسناد طراحی مربوطه را به روز کنید. سازنده باید قبل از تولید نمونه دیگر یا حرکت به سمت تولید حجم، بازبینی تایید شده را دریافت کند.

تایید نمونه یک نقطه تصمیم رسمی است. پس از پذیرش برد توسط خریدار، فایل ها و مشخصات تایید شده باید به عنوان مرجع برای سفارشات ساخت بعدی حفظ شود.

چگونه ساخت PCB بر توسعه محصول درایور LED تأثیر می گذارد؟

الزامات ساخت باید در طول طراحی به جای پس از تکمیل مدار در نظر گرفته شود. طرح‌بندی که در یک نمونه اولیه مهندسی کار می‌کند ممکن است هنوز نیاز به تنظیم داشته باشد تا بتواند به طور مداوم تولید شود.

به عنوان مثال، فاصله اجزاء ممکن است بر دسترسی و بازرسی لحیم کاری تأثیر بگذارد. طرح کلی تخته با برش های غیر معمول ممکن است نیاز به بررسی بیشتری داشته باشد. یک الگوی مسی که به حداقل ردیابی یا محدودیت‌های فاصله سازنده نزدیک می‌شود، ممکن است قبل از انتشار نیاز به تأیید داشته باشد.

فرآیند تولید نیز به ساخت تخته بستگی دارد. آماده سازی مواد، تصویربرداری مدار، اچینگ، استفاده از ماسک لحیم کاری و تکمیل سطح باید از الزامات نوع PCB انتخاب شده پیروی کند. روش های بازرسی باید متناسب با طراحی هیئت مدیره و معیارهای پذیرش مشخص شده باشد.

Xinda PCB بازرسی مواد دریافتی، برش، تصویربرداری، اچینگ، چاپ ماسک لحیم کاری، بازرسی AOI، تست الکتریکی، تضمین کیفیت نهایی و بسته بندی را از جمله عملیات تولید PCB آلومینیومی خود فهرست می کند. فرآیند خاص و بررسی های قابل اجرا برای PCB درایور LED باید در برابر ساختار مواد و الزامات سفارش آن تأیید شود.

برای یک مدیر محصول، بررسی تولید صرفاً یک مرحله نهایی کیفیت نیست. این مشخصات طراحی را با الزامات عملی تولید مرتبط می کند.

تغییر در ضخامت تخته، الگوی مسی یا مواد می تواند بر طراحی مکانیکی، فایل های ساخت و نقل قول تاثیر بگذارد. این تغییرات باید به‌عنوان بخشی از فرآیند توسعه محصول، با کنترل بازنگری واضح بررسی شود تا اطمینان حاصل شود که تیم‌های مهندسی، خرید و تولید از اطلاعات یکسانی کار می‌کنند.

آیا می توان PCB درایور LED را برای محصولات مختلف روشنایی سفارشی کرد؟

بله. یک PCB درایور LED می تواند بر اساس نیازهای الکتریکی و مکانیکی یک محصول روشنایی خاص توسعه یابد. درجه سفارشی سازی به طراحی مدار، قابلیت های تولید و اطلاعات در دسترس سازنده بستگی دارد.

یک لامپ جمع و جور، یک چراغ پایین تجاری و یک چراغ روشنایی صنعتی ممکن است به ترتیبات مختلف راننده نیاز داشته باشد. نیازهای برق، چیدمان اجزا، ابعاد محفظه، موقعیت اتصالات و محیط های عملیاتی آنها می تواند به طور قابل توجهی متفاوت باشد.

سفارشی سازی ممکن است شامل طرح کلی برد، سوراخ های نصب، ضخامت، مشخصات مس، مسیریابی مدار و سایر الزامات ساخت باشد. اگر پروژه شامل مونتاژ باشد، ممکن است نیاز به تعریف مستندات مربوط به قرار دادن قطعات و مونتاژ نیز داشته باشد.

با این حال، سفارشی سازی باید با یک نیاز محصول واضح آغاز شود. تغییر شکل یا ضخامت برد به طور خودکار مدار را برای شرایط کاری متفاوت مناسب نمی کند. عملکرد الکتریکی، رتبه بندی اجزا، عایق و الزامات ایمنی محصول قابل اجرا باید توسط تیم طراحی مسئول رسیدگی شود.

برای خریداران، موثرترین نقطه شروع، ارائه فایل های طراحی موجود، مشخصات برد مورد نیاز، مقدار در نظر گرفته شده و سوالات فنی باقی مانده است. اگر طراحی نهایی نشود، این جزئیات به شناسایی تصمیماتی که باید قبل از تولید حل شود کمک می کند.

Xinda PCB نمونه های سفارشی و سفارشات حجمی را برای ارائه PCB خود می پذیرد. مواد دقیق، محدوده تولید و خدمات مونتاژ موجود باید هنگام بحث در مورد یک پروژه درایور LED خاص تأیید شود.

ملاحظات نهایی برای توسعه PCB درایور LED

PCB درایور LED چیزی بیش از یک پلت فرم نصب برای قطعات الکترونیکی است. این پیاده سازی فیزیکی یک مدار است که باید در محدوده های تعریف شده الکتریکی، مکانیکی و تولیدی کار کند.

یک طراحی موفق با الزامات راننده و بار LED شروع می شود. طرح برد باید مدار مورد نظر را پشتیبانی کند، در حالی که انتخاب مواد، ضخامت مس، ضخامت نهایی و ابعاد مکانیکی باید با مشخصات محصول مطابقت داشته باشد.

اطلاعات تولید به همان اندازه مهم است. فایل های ساخت کامل، بازنگری های طراحی منسجم و الزامات بازرسی به وضوح تعریف شده به سازنده PCB مبنای قابل اعتمادی برای تولید می دهد. سپس ارزیابی نمونه اولیه فرصتی برای بررسی تابلو قبل از پیشبرد پروژه فراهم می کند.

برای شرکت‌های روشنایی LED که محصول جدیدی را توسعه می‌دهند یا طراحی موجود را اصلاح می‌کنند، این تصمیمات باید با هم بررسی شوند نه اینکه به عنوان وظایف مجزا در نظر گرفته شوند. مشخصات واضح ارتباط بین تیم های مهندسی، خرید و تولید را بهبود می بخشد و پایه قوی تری برای تولید مجدد فراهم می کند.

Xinda PCB گزینه های PCB را ارائه می دهد که شامل بردهای درایور LED FR-4 و MCPCB های بستر آلومینیومی است. برای شرایط خاص پروژه، خریداران می‌توانند PCB آلومینیومی LED درایور سفارشی را برای ماژول‌های نور LED بررسی کنند و قبل از درخواست قیمت، مشخصات مربوطه را تأیید کنند.
