PCB های آلومینیومی دایره ای برای روشنایی LED: نورهای پایین، چراغ های پانل و سایر کاربردها

برد مدار داخل یک چراغ LED به ندرت اولین چیزی است که یک خریدار هنگام انتخاب یک محصول روشنایی به آن توجه می کند. محفظه، روشنایی، ظاهر و روش نصب معمولاً بیشتر مورد توجه قرار می گیرد. با این حال، PCB باید قبل از مونتاژ چراغ تمام شده، فیکسچر را در خود جای دهد و از طراحی الکتریکی آن پشتیبانی کند.

PCB های آلومینیومی دایره ای در طیف وسیعی از محصولات روشنایی LED، از جمله چراغ های پایین، نورافکن و سایر وسایل فشرده استفاده می شوند. پایه فلزی آنها یک مسیر انتقال حرارت را فراهم می کند، در حالی که طرح دایره ای می تواند با محفظه های لامپ طراحی شده در اطراف منبع نور مرکزی مناسب باشد. الزامات در این برنامه ها یکسان نیستند. تخته ای برای نور پایین فرورفته ممکن است نیاز به یک بازتابنده و ساختار نصب داشته باشد، در حالی که تخته برای نور پانل ممکن است آرایش نوری متفاوتی داشته باشد.

بنابراین انتخاب تخته مناسب با کاربرد نورپردازی مورد نظر شروع می شود. ساختار یراق آلات، چیدمان اجزا، شرایط نصب و الزامات ساخت باید با هم در نظر گرفته شوند. برای تولید کنندگان روشنایی، درک این تفاوت ها به اجتناب از انتخاب PCB بر اساس شکل به تنهایی کمک می کند.

مدار مدار چاپی آلومینیومی دایره ای در نورهای رو به پایین مسکونی و تجاری

نورهای پایین در خانه ها، ادارات، هتل ها، فضاهای خرده فروشی و سایر محیط های داخلی رایج هستند. بسیاری از طرح ها از منبع نور فشرده ای استفاده می کنند که در یک محفظه فرو رفته یا روی سطح نصب شده است. یک PCB دایره ای می تواند شکل فیکسچر را دنبال کند و پایه مناسبی برای مدار LED فراهم کند.

فضای موجود در داخل چراغ پایین اغلب محدود است. برد ممکن است نزدیک یک بازتابنده، لنز، درایور یا براکت نصب قرار گیرد و پس از نهایی شدن طراحی مکانیکی، فضای کمی برای تغییرات باقی بماند. قطر بیرونی آن مهم است، اما موقعیت سوراخ های نصب و فاصله در اطراف اجزا می تواند به همان اندازه مهم باشد.

چیدمان برد باید منعکس کننده آرایش مورد نظر LED ها و قطعات نوری اطراف باشد. اگر فیکسچر از یک بازتابنده استفاده می کند، موقعیت اجزا باید با شکل و موقعیت نصب آن سازگار باشد. اتصال دهنده ها، سیم ها و بست ها نیز نیاز به فاصله کافی دارند تا در مونتاژ تداخل نداشته باشند.

نورهای پایین مورد استفاده در ساختمان های تجاری ممکن است برای مدت طولانی هر روز کار کنند. در این کاربردها، ساخت PCB باید در کنار محفظه و شرایط عملیاتی مورد نظر در نظر گرفته شود. یک پایه آلومینیومی می تواند به انتقال گرما از ناحیه مدار کمک کند، اما طراحی کامل فیکسچر تعیین می کند که چگونه گرما به طور موثر از LED ها دور می شود.

برای تولیدکنندگانی که در حال توسعه یک داون لایت جدید هستند، بررسی نقشه‌های PCB و محفظه با هم مفیدتر از تأیید طرح کلی برد به طور جداگانه است. این امر شناسایی تضادهای مکانیکی را قبل از تولید نمونه آسان تر می کند.

چراغ های پانل دارای الزامات چیدمان متفاوتی هستند

چراغ های پانل به طور گسترده ای در دفاتر، مدارس، ساختمان های تجاری و سایر فضاهای داخلی که نیاز به نور گسترده و یکنواخت دارند استفاده می شود. ساختار داخلی آنها بسته به محصول متفاوت است. برخی از طرح ها از تخته های LED استفاده می کنند که در اطراف یک راهنمای نوری چیده شده اند، در حالی که برخی دیگر از چیدمان های مختلف با توجه به منبع نور و محفظه استفاده می کنند.

این بدان معنی است که یک PCB دایره ای نباید به طور خودکار برای هر چراغ پانل انتخاب شود. شکل تخته باید با معماری واقعی روشنایی مطابقت داشته باشد. در جایی که از برد دایره ای استفاده می شود، موقعیت آن نسبت به اجزای نوری باید در طول طراحی مشخص شود.

قرار دادن اجزا می تواند بر نحوه همسویی منبع نور با سیستم نوری تأثیر بگذارد. طراحی مکانیکی باید طرح کلی برد، ویژگی های نصب، مسیرهای سیم کشی و فضای مورد نیاز برای سایر قطعات داخلی را در نظر بگیرد. یک PCB متناسب با محفظه ممکن است همچنان نیاز به بازبینی داشته باشد، اگر نقاط نصب یا محل قطعات آن با مجموعه مورد نظر مغایرت داشته باشد.

تولید کنندگان چراغ های تابلو نیز باید تایید کنند که برد به صورت PCB خالی یا به صورت برد مدار مونتاژ شده عرضه می شود. اگر قرار است قطعات قبل از تحویل نصب شوند، داده‌های مونتاژ و الزامات قطعه باید در سفارش گنجانده شوند. این تمایز می تواند بر قیمت و ترتیب تولید تأثیر بگذارد.

برای پروژه های سفارشی، مفیدترین نقطه شروع، ترسیم فیکسچر واقعی و طراحی مدار تایید شده است. سپس PCB را می توان با توجه به فضای موجود و آرایش نوری مورد نظر به جای تکیه بر فرضیات مبتنی بر دسته محصول بررسی کرد.

نورافکن ها و لامپ های PAR نیاز به قرار دادن دقیق قطعات دارند

نورافکن ها و لامپ های PAR نور را به سمت یک منطقه یا شی خاص هدایت می کنند. آرایش نوری آنها می تواند با چراغ های پانل با پوشش گسترده متفاوت باشد و موقعیت منبع LED ممکن است به بازتابنده یا لنز نزدیک باشد.

یک PCB آلومینیومی دایره‌ای می‌تواند پایه‌ای عملی برای چیدمان ال‌ای‌دی جمع‌وجور فراهم کند، اما برد باید بدون ایجاد مانع از اجزای مجاور، بر روی فیکسچر قرار گیرد. قطر موجود، موقعیت های نصب و فاصله اجزاء باید در مقابل طراحی مکانیکی تایید شود.

طرح الکتریکی نیز باید مطابق با پیکربندی LED مورد نظر باشد. مسیریابی ردیابی، ضخامت مس و جایگذاری اجزا باید از الزامات مدار پیروی کند نه اینکه صرفاً به دلیل دایره ای بودن برد انتخاب شود. اگر طراحی شامل ویژگی‌های با فاصله نزدیک یا فضای مسیریابی محدود باشد، فایل‌های تولیدی باید قبل از انتشار برد برای تولید بررسی شوند.

نورافکن ها و لامپ های PAR ممکن است در نمایشگرهای خرده فروشی، تنظیمات مهمان نوازی، خانه ها و فضاهای داخلی تجاری استفاده شوند. الزامات محصول نهایی می تواند به طور قابل توجهی بین برنامه های کاربردی متفاوت باشد، بنابراین هیچ ساختار PCB واحدی وجود ندارد که مناسب هر لامپ باشد.

برای طراحی سفارشی، سازنده PCB به داده های ساخت واضح و اطلاعات مکانیکی مربوطه نیاز دارد. این جزئیات کمک می کند تا مشخص شود که آیا تخته درخواستی می تواند همانطور که مشخص شده است تولید شود یا خیر و آیا ابعاد یا الزامات ساخت و ساز نیاز به تأیید بیشتری دارد یا خیر.

روشنایی در فضای باز و صنعتی شرایط عملیاتی متفاوتی را به همراه دارد

نورافکن های LED، وال واشرها و محصولات روشنایی صنعتی ممکن است در محیط هایی کار کنند که به طور قابل توجهی با نورهای داخلی متفاوت است. بسته به نوع نصب، آنها می توانند در معرض تغییر دمای محیط، دوره های طولانی کارکرد، لرزش یا سایر شرایط محیطی قرار گیرند.

ممکن است یک PCB آلومینیومی برای این محصولات مناسب باشد، اما برد باید به عنوان بخشی از چراغ کامل ارزیابی شود. محفظه، چیدمان نصب و مسیر حرارتی اطراف همه بر شرایط تجربه شده توسط مدار LED تأثیر می گذارد. مواد PCB به تنهایی مشخص نمی کند که آیا نور نهایی برای یک محیط خاص در فضای باز یا صنعتی مناسب است یا خیر.

طراحی مکانیکی نیز شایسته توجه است. طرح کلی تخته و ویژگی های نصب باید با فیکسچر مطابقت داشته باشد، در حالی که مواد و ضخامت باید از مشخصات محصول پیروی کنند. در مواردی که یک محصول روشنایی دارای الزامات زیست محیطی یا قابلیت اطمینان خاصی است، سازنده باید بررسی های لازم را در سطح محصول تعریف کند.

همین اصل در مورد وال واشرها و سایر وسایل با اشکال غیر معمول نیز صدق می کند. یک PCB دایره‌ای ممکن است برای یک منبع نور یا ماژول خاص مناسب باشد، اما نباید تصور کرد که برای هر آرایش روشنایی طولانی یا خطی مناسب باشد. طرح کلی مورد نیاز باید از طراحی واقعی باشد.

برای پروژه های روشنایی صنعتی، خریداران باید قبل از نهایی کردن مشخصات PCB، در مورد شرایط کاربرد با تیم مهندسی محصول صحبت کنند. این کمک می کند تا اطمینان حاصل شود که تخته انتخاب شده به جای تکیه بر ادعای کلی در مورد زیرلایه های آلومینیومی، با کاربرد مورد نظر سازگار است.

استفاده از روشنایی خودرو نیاز به بررسی ویژه برنامه دارد

PCB های آلومینیومی همچنین می توانند در برخی از محصولات روشنایی خودرو، از جمله مه شکن، ماژول های روشنایی محیط و لامپ های سیگنال کمکی استفاده شوند. این برنامه ها ممکن است فضای نصب محدود و الزامات خاصی برای شکل و محل برد مدار داشته باشند.

آرایش مکانیکی می تواند به ویژه زمانی مهم باشد که PCB باید در مجموعه لامپ موجود قرار گیرد. نقاط نصب، موقعیت های اتصال دهنده و فاصله اجزاء باید در برابر نقشه های طراحی مربوطه تایید شوند. هر گونه تغییر در طرح کلی برد باید قبل از تولید با بقیه مونتاژ بررسی شود.

کاربردهای خودرو همچنین ممکن است شامل شرایط عملیاتی و الزامات صلاحیتی باشد که با روشنایی معمولی داخلی متفاوت است. خریداران باید مشخصات، آزمایش‌ها و الزامات تأمین‌کننده را برای پروژه خاص تأیید کنند. این واقعیت که PCB از آلومینیوم ساخته شده است، به خودی خود، مناسب بودن را برای یک کاربرد خودرو تعیین نمی کند.

در جایی که یک تخته دایره ای برای یک ماژول روشنایی خودرو در حال توسعه است، تامین کننده باید فایل های ساخت صحیح و الزامات مواد به وضوح تعریف شده را دریافت کند. مشتری همچنین باید قبل از ثبت سفارش، سوابق بازرسی یا مدارک صلاحیت مورد نیاز را تعیین کند.

وجه مشترک برنامه های مختلف

اگرچه نورهای پایین، چراغ های پانل، نورافکن ها و سایر محصولات LED ساختار متفاوتی دارند، اما الزامات PCB آنها چندین ملاحظات اساسی را به اشتراک می گذارد.

تناسب مکانیکی حرف اول را می زند. تخته باید با مسکن، نقاط نصب و فضای موجود مطابقت داشته باشد. اگر سوراخ‌ها، برش‌ها یا اجزا به درستی در جای خود قرار نگیرند، قطر بیرونی صحیح تضمین نمی‌کند که تخته کامل جا بیفتد.

طراحی مدار باید با محصول مورد نظر مطابقت داشته باشد. ضخامت مس، عرض ردیابی و طرح اجزا باید منعکس کننده طراحی الکتریکی باشد. این جزئیات باید در داده های ساخت تعریف شوند نه اینکه در طول ساخت به فرضیات واگذار شوند.

شرایط حرارتی باید در سطح ثابت در نظر گرفته شود. یک پایه آلومینیومی مسیری را برای انتقال حرارت فراهم می کند، اما نتیجه به ساخت تخته، تماس با قطعات اطراف و طراحی کلی چراغ نیز بستگی دارد.

فایل های تولیدی باید منعکس کننده طرح تایید شده باشد. نقشه های مکانیکی، فایل های ساخت و اطلاعات مونتاژ باید به توافق برسند. هر تغییری که در طول توسعه ایجاد شده است باید قبل از شروع تولید در تجدید نظر فعلی ثبت شود.

الزامات بازرسی باید از قبل توافق شود. بررسی ابعاد، بازرسی مدار و تست الکتریکی ویژگی های مختلفی را پوشش می دهد. خریدار و تامین کننده باید تعیین کنند که کدام چک مورد نیاز است و چگونه تابلوهای تمام شده پذیرفته می شوند.

این نکات مبنای مفیدی برای مقایسه گزینه های PCB در محصولات مختلف روشنایی فراهم می کند. آنها همچنین به جلوگیری از اشتباه رایج در برخورد با PCB به عنوان یک جزء استاندارد کمک می کنند، زمانی که ابعاد و ساختار آن به یک فیکسچر خاص گره خورده است.

انتخاب یک PCB آلومینیومی دایره ای برای یک پروژه نورپردازی سفارشی

برای روشنایی LED سفارشی، تخته باید بر اساس الزامات محصول واقعی انتخاب شود. با ابعاد محفظه، چیدمان نصب و طراحی مدار شروع کنید. سپس مواد، ضخامت تمام شده، مشخصات مس و پرداخت سطح را با سازنده PCB تأیید کنید.

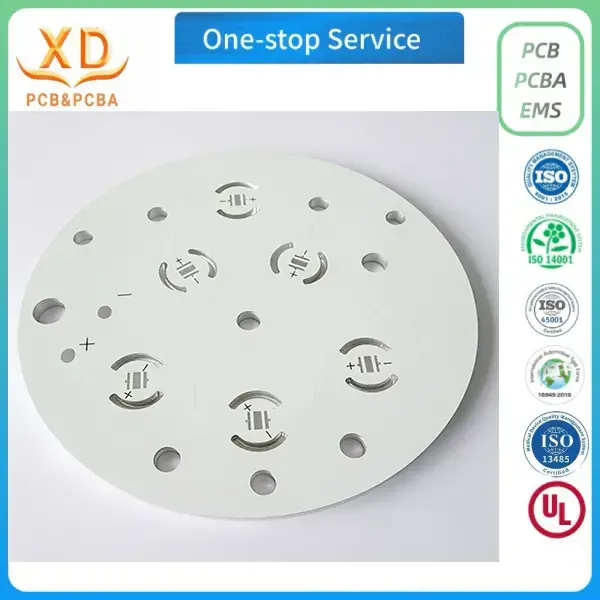

PCB آلومینیومی LED دایره ای سفارشی Xinda از آلیاژ آلومینیوم 5052 با ضخامت تخته نهایی 1.0-2.5 میلی متر و ضخامت مس 1-2 اونس استفاده می کند. این مشخصات برای محصول برجسته اعمال می شود. مشخصات فرآیند PCB آلومینیومی گسترده تر، بسته به ساختار و طراحی، ضخامت تخته تمام شده 0.4-3.0 میلی متر و ضخامت مس 1-6 اونس را پوشش می دهد.

سطوح موجود در مشخصات فرآیند عمومی شامل OSP، HASL، طلای غوطه‌وری، قلع غوطه‌وری بدون سرب و نقره غوطه‌وری است. گزینه مناسب باید با توجه به الزامات طراحی و مونتاژ تأیید شود.

برای یک نقل قول، طرح کلی تخته، فایل های ساخت، مواد و ضخامت مورد نیاز، مشخصات مس، پرداخت سطح و مقدار سفارش را ارائه دهید. اگر برد باید با قطعات نصب شده عرضه شود، BOM و داده های محل قرارگیری را درج کنید تا تامین کننده بتواند محدوده مورد نیاز را تایید کند.

Xinda PCB نمونه های سفارشی و سفارشات حجمی پروژه های PCB آلومینیومی را می پذیرد. اطلاعات بیشتر درباره محصول در Xing Da Electric Technology Co., Ltd موجود است . برای درخواست پروژه، با bluesky@xdpcba.com یا Sales10@xdpcba.com تماس بگیرید .

انتخاب تابلو در اطراف نور تمام شده

یک PCB آلومینیومی دایره ای باید با توجه به محصول روشنایی که در نظر گرفته شده است ارزیابی شود. نورهای پایین به تخته ای نیاز دارند که با بدنه فشرده و آرایش اپتیکال متناسب باشد. چراغ های پانل نیاز به چیدمانی متناسب با ساختار داخلی خاص خود دارند، در حالی که نورافکن ها و وسایل بیرونی ممکن است نیازهای مکانیکی و عملیاتی متفاوتی داشته باشند.

قابل اعتمادترین رویکرد این است که ابتدا الزامات فیکسچر را تعریف کنید و سپس ساخت PCB را در برابر طرح تایید شده تأیید کنید. نقشه‌های واضح، فایل‌های تولیدی منسجم و معیارهای بازرسی توافق شده، مبنایی مناسب برای تولید به تامین‌کننده می‌دهد.

برای تولیدکنندگان روشنایی، این فرآیند کمک می کند تا انتخاب PCB به محصول نهایی متصل باشد. همچنین بحث در مورد نیازهای سفارشی با تامین کننده قبل از شروع نمونه برداری و تولید آسان تر می شود.
